概述

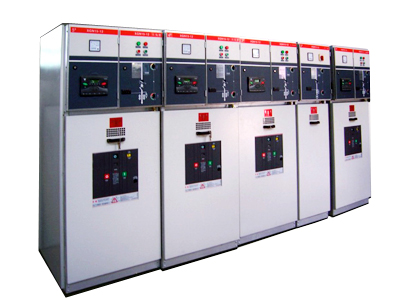

XGN15-12箱型固定式金屬封閉開關設備（以下簡稱開關柜），為全國聯合設計**新產品，適用于3. 6-12 kA三相交流50Hz，單母線帶旁路系統中作為接受和分配電能之用，安裝于戶內，本柜選用少油短路器、真空短路器、SF6斷路器均可。
結構特點
1、產品為金屬封閉式結構，滿足國家標準GB3906和國際標準IEC298的要求，防護等級達IP2X，可有效防止異物進入柜體內造成的短路故障。并可防止人體接近帶電體和運動部件。
2、 柜內不采用任何形式的相間、相對地絕緣隔板（可復合絕緣）。
3、產品滿足嚴酷條件下TT類設計要求。
4、有較大的檢測空間，檢修人員可方便地站在地面上對主開關進行檢測維修。
5、采用了旋轉式隔離開關，****了檢修人員的安全。
6、主開關、隔離開關、接地開關及柜門之間的聯鎖機構采用強制性機械閉鎖方式，產品滿足“五防”功能要求。
主要技術參數
|
序號 |
項目 |
單位 |
技術參數 |
|
1 |
額定電流 |
A |
630－3150 |
|
2 |
額定電壓 |
KA |
12 |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
額定動穩定電流 |
KA |
50 |
63 |
80 |
100 |
125 |
|
5 |
額定熱穩定電流 |
KA |
20 |
25 |
31．5 |
40 |
50 |
|
6 |
額定熱穩定時間 |
S |
4 |
4 |
4 |
4 |
4 |
|
7 |
額定開斷電流 |
KA |
20 |
25 |
31．5 |
40 |
50 |
|
8 |
峰值 |
KA |
50 |
63 |
80 |
100 |
125 | |
